About Bellows Order Info
1. Company:
2. User:
3. Operating medium:
4. Pressure:
4.1 Maximum pressure _______kg / m
4.2 Minimum pressure ______kg / cm
5. temperature
5.1 Maximum temperature _______ "C
5.2 Minimum temperature of _______ "C
6. mounting space:
7. The actual moving distance:
7.1 The length of the extended state: ________mm
7.2 The length of compression: ________ mm
8. Movement:
2. User:
3. Operating medium:
4. Pressure:
4.1 Maximum pressure _______kg / m
4.2 Minimum pressure ______kg / cm
5. temperature
5.1 Maximum temperature _______ "C
5.2 Minimum temperature of _______ "C
6. mounting space:
7. The actual moving distance:
7.1 The length of the extended state: ________mm
7.2 The length of compression: ________ mm
8. Movement:

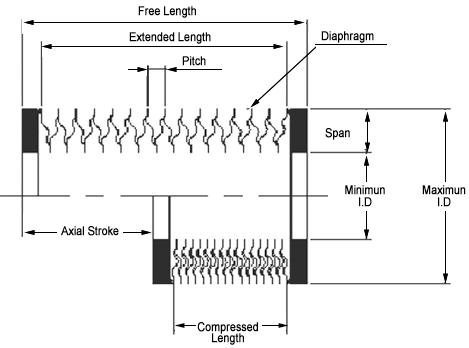

* The structure and nomenclature for bellows
| Name | Description |
| Span ID | Bellows 의 내경 |
| Span OD | Bellows 의 외경 |
| Diaphragm | 주름관으로 된 Bellows Capsule (암,수) |
| Convolution (CV) | 암,수 다이아 후렘을 내경 또는 외경을 용접한 상태 |
| Bellows Capsule | Convolution이 2개 이상 용접된 상태 |
| Pitch | Convolution의 치수 |
| Extended Length | 늘어난 상태의 길이 |
| Compressed Length | 압축했을 때의 길이 |
| Stroke | 실제 움직이는 길이 |
| Solid Height | 용접된 Bead와 Bead가 완전히 밀착된 길이 |
| Free Length | Flange 와 Bellows를 포함한 길이 |
